NOM-034-SCT2/SEDATU-2022 · Blanco con negro
Señalamientos viales informativos
Destino, servicios, turísticas y nomenclatura. En lámina, con el color que marca la norma y la medida que pide la vía.
Los señalamientos viales informativos de identificación ubican al conductor dentro de su itinerario: le dicen el nombre de la calle, el kilómetro en el que va o el número de la ruta que sigue. No prohíben ni advierten, solo orientan. Se fabrican en lámina con fondo blanco reflejante y la medida que pide cada tipo de vía.
Lo esencial
- Cuatro usos dentro de identificación: nomenclatura, ruta, distancia en kilómetros y salida.
- Fondo blanco reflejante en las cuatro; letras, filetes y escudos en negro.
- El tamaño del tablero cambia según el tipo de vía y si la señal es baja o elevada.
- El kilometraje va cada 5 km si lleva escudo y cada 1 km si no lo lleva.
- El escudo de ruta lleva MÉXICO si es federal, la abreviatura del estado si es estatal, y una D si el tramo es de cuota.
- En la calle las coloca la autoridad; en un fraccionamiento o parque industrial, el dueño de la vialidad.
- 6
- señales en el catálogo
- 0
- medidas comerciales
- 6
- grados de reflejante
Catálogo
Las señales informativas
Identifican la calle, la ruta o el kilómetro en el que va el conductor: fondo blanco reflejante, texto en negro y la medida que marca la norma según el tipo de vía.
- 6 señales
- Cada ficha agrupa sus medidas; el reflejante se elige en el generador
- Medida de catálogo o a la medida, dentro del generador
Significado
¿Qué significa cada señal informativa de identificación?
Cada una cumple una función distinta dentro del mismo grupo: identificar la calle, marcar el kilómetro o confirmar el número de la ruta. Esto es lo que dice el Manual de cada una.
A esta familia también se le llama señales informativas, señalamientos viales informativos.
- Qué significa
- Identifica el nombre de la calle, avenida o vía donde está, para que el conductor o el peatón ubique dónde se encuentra.
- Pictograma
- El nombre de la vía en Tipografía México, con su abreviatura (Av., Calz., Cda., Carr., etc.), en letras negras sobre tablero blanco; si lleva tablero secundario, ese va en negro con letras blancas.
- Dónde va colocada
- En la esquina más visible de la intersección, paralela a la calle que identifica, a mínimo 40 cm de la guarnición; a 2.20 m de altura en calle o 5.50 m si es elevada.
- Con qué se confunde
- No es un anuncio de calle del fraccionamiento ni un directorio comercial: es la señal oficial de nomenclatura, sin logotipos ni marcas de quien la fabrica.
- Qué significa
- Indica en qué kilómetro de la carretera o vía ciclista va el conductor, para que ubique su posición exacta en el itinerario.
- Pictograma
- El número del kilómetro en Tipografía México sobre tablero blanco con letras y filete negro; arriba lleva el escudo de la ruta en fondo negro con el número de la carretera.
- Dónde va colocada
- Cada 5 km en carretera y cada 2 km en vía ciclista, alternando nones a la derecha y pares a la izquierda; a 1 m sobre la rasante en carretera o a 50 cm en vía ciclista.
- Con qué se confunde
- No es la señal de kilometraje sin escudo (SII-15): esa se coloca cada 1 km y no identifica la ruta, solo la distancia.
- Qué significa
- Marca la distancia exacta dentro de la carretera o vía ciclista, sin identificar el número de la ruta.
- Pictograma
- El número del kilómetro en Tipografía México sobre tablero blanco con letras y filete negro, sin escudo arriba.
- Dónde va colocada
- Cada 1 km, alternando nones a la derecha y pares a la izquierda; a 1 m de altura en carretera o 50 cm en vía ciclista.
- Con qué se confunde
- No es la señal con escudo (SII-14): esa aparece cada 5 km y sí identifica la carretera; esta solo marca la distancia.
- Qué significa
- Indica el número asignado a una carretera estatal, para que el conductor confirme en qué ruta va.
- Pictograma
- Escudo negro sobre tablero blanco, con la abreviatura del estado arriba y el número de la carretera abajo, en Tipografía México; si es de cuota, puede sumar una D bajo el número.
- Dónde va colocada
- Antes del entronque o donde la ruta cambia de dirección; en tramo urbano, a intervalos deseables de 200 m.
- Con qué se confunde
- No es el escudo de carretera federal (ese lleva MÉXICO, no la abreviatura del estado): la estatal identifica una ruta a cargo de la entidad, no de la federación.
- Qué significa
- Indica el número asignado a una carretera federal: el mismo número que retoman las señales de destino y de kilometraje para identificarla.
- Pictograma
- Escudo negro sobre tablero blanco, con la leyenda MÉXICO arriba y el número de la carretera abajo, en Tipografía México.
- Dónde va colocada
- Antes del entronque o donde la ruta cambia de dirección; en tramo urbano, a intervalos deseables de 200 m.
- Con qué se confunde
- No es el escudo de cuota (SII-8): ese suma una D bajo el número. El federal sin D es de circulación libre.
- Qué significa
- Indica el número asignado a un tramo de carretera federal de cuota.
- Pictograma
- El mismo escudo negro sobre tablero blanco del escudo federal, con la letra D en Tipografía México Serie 3 bajo el número de ruta.
- Dónde va colocada
- Antes del entronque o donde la ruta cambia de dirección; en tramo urbano, a intervalos deseables de 200 m.
- Con qué se confunde
- No es el escudo federal libre (SII-7): ese no lleva la D. La D es lo único que distingue el tramo de cuota.
¿Qué son las señales viales informativas?
Las señales informativas de identificación (SII) orientan al conductor dentro de su itinerario: le dicen dónde está y hacia dónde va, sin prohibir ni advertir nada. La norma las agrupa en cuatro usos: nomenclatura, ruta, distancia en kilómetros y salida.
Son señales bajas o elevadas, con fondo blanco reflejante y texto en Tipografía México, sin logotipos ni marcas del fabricante.
¿Cuáles son las señales informativas viales?
Dentro de identificación, el catálogo tiene seis: la nomenclatura de calles, dos versiones de kilometraje (con escudo y sin escudo) y tres escudos de ruta, según la carretera sea federal, estatal o de cuota.
Letreros de calles
Identifican el nombre de la calle, avenida o vía en la esquina de cada intersección. Se fabrican con el texto exacto que necesitas: el nombre de la calle, del fraccionamiento o del municipio.
Kilometraje
Marca el kilómetro exacto de la carretera o la vía ciclista, con el escudo de la ruta arriba. Va cada 5 km en carretera y cada 2 km en vía ciclista.
Kilometraje sin escudo
La misma distancia en kilómetros, sin el escudo de ruta arriba. Va entre cada par de señales con escudo, cada 1 km.
Escudo de carretera estatal
Identifica el número de una carretera a cargo del estado, con la abreviatura de la entidad en la parte superior del escudo.
Escudo de carretera federal
Identifica el número de una carretera federal, con la leyenda MÉXICO en la parte superior del escudo.
Escudo de carretera federal directa de cuota
El mismo escudo federal, con una D bajo el número de ruta: así se distingue el tramo de cuota del tramo libre.
Todas las señales informativas, medida por medida
Cada renglón es un diseño del catálogo con sus medidas comerciales y el tipo de vía que le corresponde a cada una, según la norma.
| Clave | Señal | Medidas de la norma | Uso (tipo de vía) |
|---|---|---|---|
| SII-6 A | Letreros de calles | Según la pieza | No depende del tipo de vía; se confirma al cotizar |
| SII-14 | Kilometraje | Según la pieza | No depende del tipo de vía; se confirma al cotizar |
| SII-15 | Kilometraje sin escudo | Según la pieza | No depende del tipo de vía; se confirma al cotizar |
| SII-9 | Escudo de carretera estatal | Según la pieza | No depende del tipo de vía; se confirma al cotizar |
| SII-7 | Escudo de carretera federal | Según la pieza | No depende del tipo de vía; se confirma al cotizar |
| SII-8 | Escudo de carretera federal directa de cuota | Según la pieza | No depende del tipo de vía; se confirma al cotizar |
Reflejante
El mismo diseño, en cualquiera de los 6 grados de reflejante
De noche, la señal se ve por la luz que le regresa a quien conduce: un vehículo la alumbra y la película reflejante le devuelve esa luz. Nyne Print fabrica cada señal de esta familia en cualquiera de sus 6 grados; los que ves aquí son el grado ingeniería y el grado diamante.
Qué grado pide la norma para esta familia está abajo, en “Norma de las señales informativas de identificación”. El grado se elige en el generador, sobre el mismo diseño.
Ver los 6 grados de reflejante
NOM-034-SCT2/SEDATU-2022
Norma de las señales informativas de identificación
Las señales informativas de identificación (SII) orientan al conductor dentro de su itinerario: le dicen el nombre de la calle, el número de la ruta o el kilómetro en el que va. La norma las agrupa en cuatro usos (nomenclatura, ruta, distancia en kilómetros y salida) y fija el fondo blanco reflejante con letras, filetes y escudos en negro para las cuatro. El tamaño del tablero cambia según el tipo de vía: el escudo de ruta mide 45 × 60 cm en carretera federal o estatal, y el kilometraje va de 30 × 76 a 30 × 120 cm según lleve o no escudo. La parte baja del tablero va a 2.20 m en calle o a 2 m en carretera si la señal es baja, y a 5.50 m si es elevada; el kilometraje, a 1 m sobre la rasante.
Leer la norma explicada- Color
- Fondo blanco reflejante; letras, filetes y escudos en negro
- Forma
- Rectangular con esquinas redondeadas: horizontal en nomenclatura, vertical en escudos de ruta y kilometraje; cuadrados el secundario de nomenclatura y la salida baja
- Colocación
- 2.20 m en calle o 2 m en carretera si es señal baja; 5.50 m si es elevada; el kilometraje, 1 m sobre la rasante
- Escudo de ruta
- 45 × 60 cm en carretera federal y estatal, con su mayor dimensión en vertical
- Kilometraje
- 30 × 120 cm con escudo y 30 × 76 cm sin escudo en carretera; cada 5 km con escudo y cada 1 km sin escudo
Otras familias
Las otras cuatro familias de la norma
Un fraccionamiento, una obra o un parque industrial casi nunca necesitan una sola familia. Si vas a señalizar completo, revisa también estas, o parte de la tabla completa de las cinco familias.
Preguntas sobre las señales informativas
Lo que más se pregunta antes de cotizar, contestado con el criterio de la norma y con el de quien las fabrica.
- ¿De qué color son las señales informativas?
- Blanco reflejante en las cuatro, con letras, filetes y escudos en negro; el tablero secundario de nomenclatura se invierte a negro con letras blancas. Lo fija la NOM-034 (6.4.1.4), no el taller.
- ¿Para qué sirven las señales informativas?
- Para que el conductor ubique dónde está sin tener que adivinar: el nombre de la calle, el kilómetro de la carretera o el número de la ruta que sigue. A diferencia de una restrictiva o una preventiva, esta no ordena ni avisa un riesgo.
- ¿Qué forma tienen las señales informativas?
- Rectangulares con esquinas redondeadas: horizontales en la nomenclatura y verticales en los escudos de ruta y el kilometraje. Son cuadrados el tablero secundario de la nomenclatura y las señales de salida bajas (NOM-034, 6.4.1.1).
- ¿Qué características tienen las señales informativas?
- Fondo blanco reflejante, texto y filetes en negro, tablero rectangular y medida fija según el tipo de vía. El texto se escribe en Tipografía México, la que marca el Manual para todo el señalamiento vertical.
- ¿Dónde podemos encontrar las señales informativas?
- En la esquina de cada calle (nomenclatura), a los costados de la carretera cada 1 o 5 km (kilometraje) y antes de cada entronque donde la ruta cambia de dirección (escudos).
- ¿Qué diferencia hay con una señal informativa de protección civil?
- El uso y la norma. Las viales las rige la NOM-034-SCT2 y van en la calle; las de protección civil rigen dentro de edificios bajo otra norma, y su código de color es distinto. Confundir los verdes es un error frecuente.
- ¿Qué medida necesito?
- Depende de qué identifica la señal y de la vía. La nomenclatura mide 90 × 40 cm en poste de calle primaria, 80 × 35 en calle secundaria o terciaria y 70 × 30 adosada al muro; el kilometraje, 30 × 120 cm con escudo y 30 × 76 sin él; el escudo de ruta de carretera federal o estatal, 45 × 60. Dinos dónde va y te decimos la medida sin que tengas que consultar la tabla.
Del blog
Guías relacionadas
Señales Turísticas: Qué Tipos Existen y Cómo deben Instalarse
Conoce la clasificación oficial de las señales turísticas y de servicios en México. Descubre qué pictogramas exige la norma y cómo instalarlas correctamente.
Leer la guía

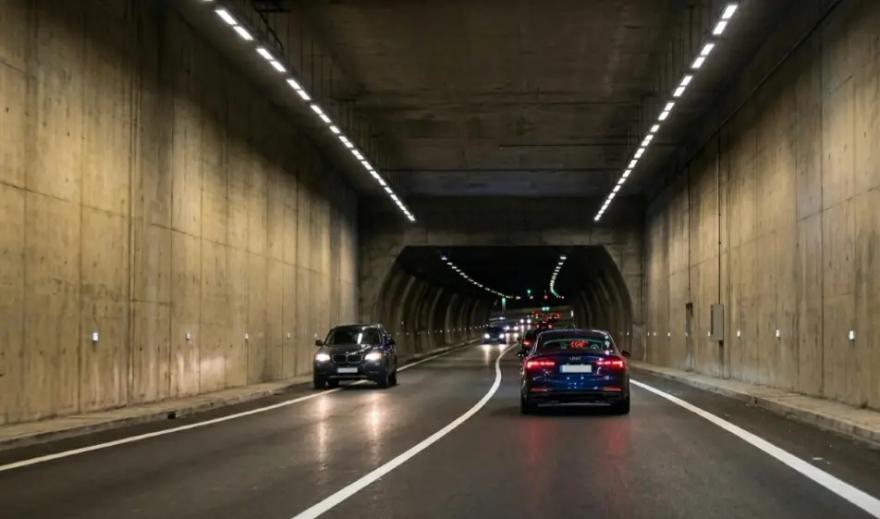

Señalización en Túneles: Qué Señales Viales exige la Norma
