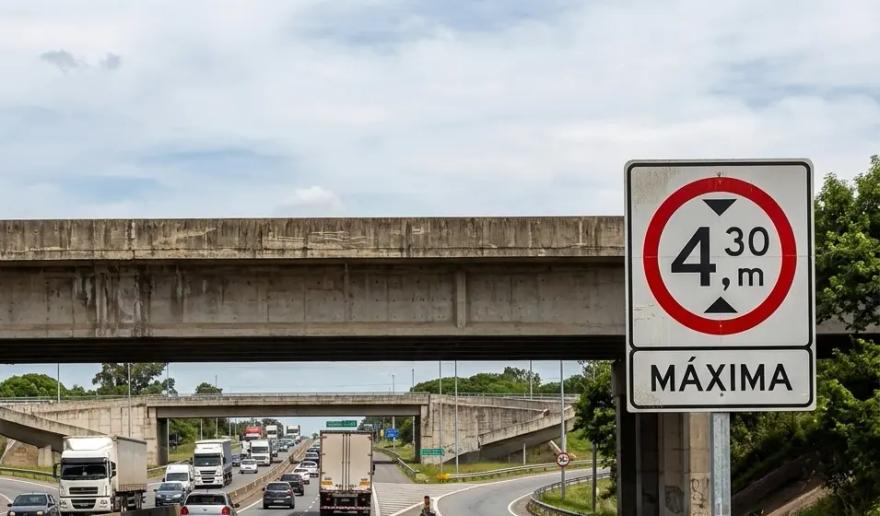

Señal de Altura Máxima Permitida: ¿Cuál es su Función?
Aprende sobre la señal de Altura Máxima Permitida. Conoce cuál es su función en la seguridad vial en carreteras y qué dice la NOM-034.
Leer la guía
Dibujo oficial del Banco Digital de Señales Viales 2024, a escala entre sí.
Restrictivas · NOM-034-SCT2/SEDATU-2022
Señal de altura máxima para fraccionamientos en CDMX
Avisa la altura libre real de un paso a desnivel, redondeada hacia abajo, como marca el Manual.
La señal de altura máxima (SR-15, altura libre restringida) avisa a los vehículos grandes la altura real de un paso a desnivel, cuando es menor de 5 metros. La cifra se redondea hacia abajo, nunca hacia arriba, para dejar margen de seguridad al vehículo que se acerca.
Se cotiza según medida y reflejante. Te contestamos el mismo día hábil.
- Clave
- SR-15
- Familia
- Restrictivas
- Forma
- Pictograma: la cifra entre dos triángulos que marcan la altura
- Medidas de la norma
- De 30 × 30 cm a 152 × 152 cm, según el tipo de vía
- Colores
- Fondo blanco con anillo y franjas rojo, pictograma negro (excepciones: alto, ceda el paso, preferencia de paso, prioridad de uso, sentido de circulación)
Lo esencial
- Clave SR-15 (Altura libre restringida). Se usa cuando la altura libre de un paso es menor de 5 metros.
- La cifra se redondea a la décima inferior: 4.28 m se anuncia como 4.20.
- Con rampas o pendientes descendentes de hasta 15 grados, el redondeo baja al tercer decímetro: 4.25 m se anuncia como 4.00.
- Se complementa con la señal preventiva de altura libre, que avisa antes de llegar a la estructura.
- En una calle primaria mide 71 × 71 cm; en una vía de circulación continua, 86 × 86.
¿Qué significa la señal de tránsito "altura máxima"?
Indica a los conductores de vehículos grandes la altura libre real de un elemento o estructura que limita su tránsito, cuando esa altura es menor de 5 metros.
Colocación de la señal de altura máxima según el Manual
Se coloca en la estructura misma, ya sea un paso inferior u otro elemento que reduzca la altura libre de la vía.
La cifra se redondea siempre hacia abajo, nunca hacia arriba: a la décima inferior en un paso plano, o al tercer decímetro inferior si hay rampas o pendientes descendentes de hasta 15 grados. Se complementa con la señal preventiva de altura libre.
Medidas de la señal de altura máxima según la norma
Se mide por la vía que pasa bajo la estructura (Tabla 18): 61 × 61 cm en calle secundaria o terciaria, 71 × 71 en primaria y 86 × 86 en vía de circulación continua. La cifra va en metros con dos decimales, como 4.20.
¿Cuál es la altura máxima permitida?
En un paso con SR-15, la que marca su cifra: la altura libre real de esa estructura, redondeada hacia abajo. El Manual pide la señal cuando esa altura es menor de 5 m, y la complementa con la preventiva SP-25 antes de llegar.
NOM-034-SCT2/SEDATU-2022
Lo que dice la norma sobre las restrictivas
Las señales restrictivas regulan el tránsito: avisan las limitaciones físicas y las prohibiciones reglamentarias de la vía, y también la preferencia y la prioridad de paso (NOM-034-SCT2/SEDATU-2022, 6.3). Van en fondo blanco reflejante con anillo y franjas rojo reflejante y pictograma negro, salvo el alto, el ceda el paso, la preferencia de paso, la prioridad de uso y el sentido de circulación, que llevan colores propios (NOM-034, 6.3.4). Son cuadradas con las esquinas redondeadas, menos el alto (octagonal) y el ceda el paso y la preferencia de paso (triangulares). El tablero se elige por tipo de vía, de 30 × 30 cm a 117 × 117 cm (Tabla 18), salvo tres medidas fijas: el alto, de 30 cm por lado, y el ceda el paso y la preferencia de paso, de 85 (NOM-034, 6.3.2.1). Se instalan en el punto exacto de la restricción, a 2.20 metros sobre la banqueta en calle y a 2 metros sobre el hombro en carretera (NOM-034, 6.3.3).
Leer la norma explicada- Color
- Fondo blanco con anillo y franjas rojo, pictograma negro (excepciones: alto, ceda el paso, preferencia de paso, prioridad de uso, sentido de circulación)
- Función
- Avisa la altura libre real de un paso inferior u otra estructura, cuando es menor de 5 metros.
- Símbolo
- La cifra de la altura libre en metros, con un triángulo negro arriba y otro abajo que marcan la medida vertical.
- Colocación
- En la estructura misma que limita la altura, complementada con la señal preventiva de altura libre que avisa antes de llegar (Manual 2024, pág. 201).
Reflejante
El mismo diseño, en cualquiera de los 6 grados de reflejante
De noche, la señal se ve por la luz que le regresa a quien conduce: un vehículo la alumbra y la película reflejante le devuelve esa luz. Nyne Print fabrica esta señal en cualquiera de sus 6 grados; los que ves aquí son el grado ingeniería y el grado diamante.
Ver los 6 grados de reflejante
La misma señal en otras medidas
Mismo dibujo. Lo que cambia es el tamaño del tablero y, con él, el tipo de vía donde va.
| Medida | Uso (tipo de vía) |
|---|---|
| 30 × 30 cm | Vía de circulación peatonal |
| 45 × 45 cm | Calle en área de conservación patrimonial |
| 61 × 61 cm | Calle secundaria o terciaria |
| 71 × 71 cm | Calle primaria |
| 86 × 86 cm | Vía de circulación continua |
| 117 × 117 cm | Carretera de dos o más carriles por sentido (y de un carril con accesos controlados) |
| 152 × 152 cm | Carretera de dos o más carriles por sentido con accesos controlados, en preventivas y restrictivas |
